四、非门

非门

非门

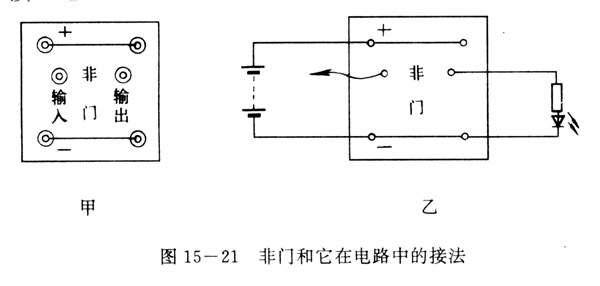

图15-21甲是我们实验用的非问。它只有一个输入端。图15-21乙是它接入电路中的情形。

实验

照图15-21乙连接电路。将输入端先接高电位，再接低电位，将对应的输出端的电位高低填入上表。

空着的输人端是高电位，这时输出端是低电位，二极管不发光。

可见，非门输出端的电位高低跟输入端的相反。空着的输入端是高电位。

非门的应用

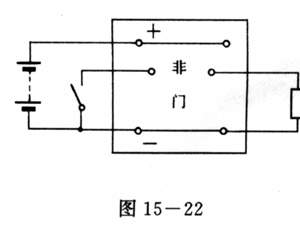

图15-22是应用非门的基本电路。当输入端和低电位间的开关接通时，输入端是低电位，输出端是高电位，用电器开始工作。

实验

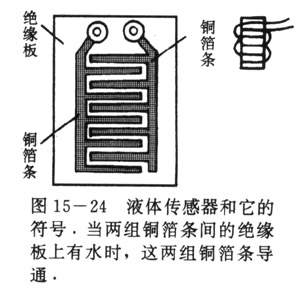

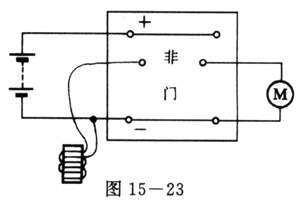

照图15-23连接电路。图中接在输入端和低电位间的是液体传感器（图15-24）。在液体传感器上洒些水，然后再把洒的水擦干，观察在什么情况下电动机转动。

利用图15-23所示的电路，可由在下雨时自动收回晾的衣服：将晾衣服的竹竿两端分别搭在两根导轨上；将绳的一端拴在在竹等上，绳的另一端绕在电动机轴上；液体传感器放在两能淋到的地方。这样，下雨时雨水落到液体传感器上，将非门输入端同低电位接通，输出端是高电位、电动机转动，将晾衣服的竹竿沿导轨拉到房檐下。
