三、与门

与门

从小巧的电子手表，到复杂的电子计算机，它们的许多元件被制成集成电路的形式，即把几十、几百，甚至成干上万个电子元件制作在一块半导体片或绝缘片上。每种集成电路都有它独特的作用。有一种用得最多的集成电路叫门电路。常用的门电路有与门、非门、与非门。

什么是门电路

“门”顾名思义起开关作用。任何“门”的开放都是有条件的。例如．一名学生去买书包，只买既好看又给买的，那么他的家门只对“好看”与“结实”这两个条件同时具备的书包才开放。

门电路是起开关作用的集成电路。由于开放的条件不同，而分为与门、非门、与非门等等。

与门

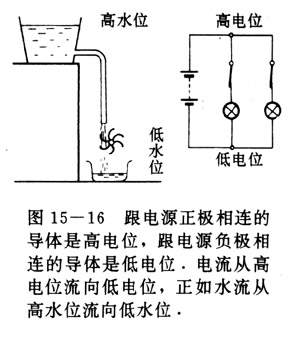

我们先学习与门，在这之前请大家先看图15-16，懂得什么是高电位，什么是低电位。

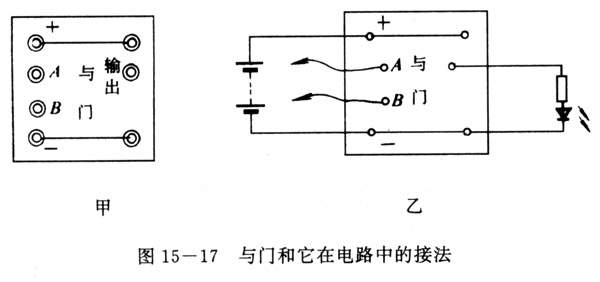

图15-17甲是我们实验用的与用的与门，它有两个输入端Ａ、Ｂ和一个输出端。图15-17乙是它连人电路中的情形，发光二极管是用来显示输出端的电位高低：输出端是高电位，二极管发光；输出端是低电位，二极管不发光。

实验

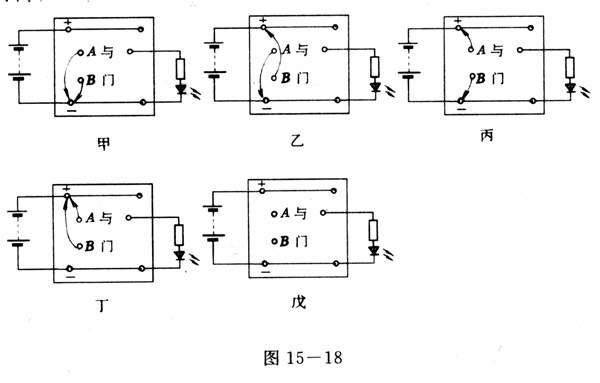

照图15-18甲、乙、丙、丁的顺序做实验。图中由A、B引出的带箭头的弧线，表示把输入端接到高电位或低电位的导线。每次实验根据二极管是否发光，判定输出端电位的高低。

输入端着时，它的电位是高电位，照图15-18戊那样，让两输人端都空着，则输出瑞的电位是高电位，二极管发光。

可见，与门只在输入端A与输入端Ｂ都是高电位时，输出端才是高电位；输入端Ａ、Ｂ只要有一个是低电位，或者两个都是低电位时，输出端也是低电位。输人端空着时，输出端是高电位。

与门的应用

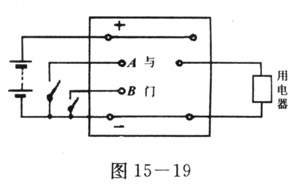

图15-19是应用与门的基本电路，只有两个输入端Ａ、Ｂ同低电位间的开关同时断开，Ａ与Ｂ才同时是高电位，输出端也因而是高电位，用电器开始工作。

实验

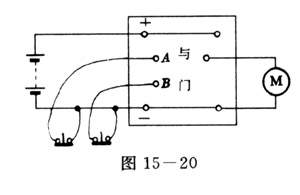

照图15-20连接电路。图中输入端与低电位间连接的是常闭按钮开关，按压时断开，不压时接通。

观察电动机在什么情况下转动。

如果图15-20的两个常闭按钮开关分别装在汽车的前后门，图中的电动机是启动汽车内燃机的电动机，当车间关紧时常闭按钮开关才能被压开，那么这个电路可以保证只有两个车门都关紧时汽车才能开动。
